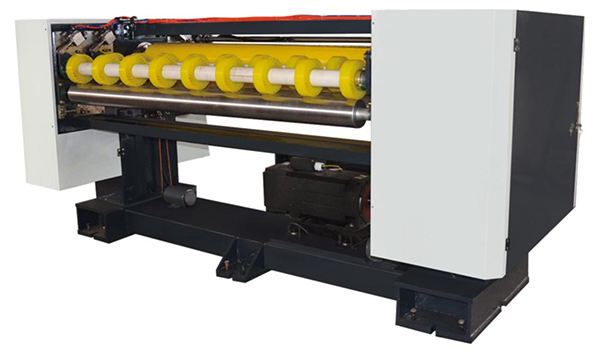

La cortadora helicoidal con control numérico RC-15 adopta un diseño de tijera, la velocidad de diseño es de 150 m/min, la longitud de corte es de 500 mm-9999 mm, la precisión es ±0.5 mm a velocidad constante y ±1 mm a velocidad reducida. Su posición en la línea de producción se muestra en la Figura ②.
Parámetros Técnicos
Ancho de trabajo (mm)
1200 - 2200
Velocidad de diseño (m/min)
100, 150
Longitud de corte (mm)
500-9999
Precisión de corte (mm)
±1mm(a velocidad constante)
Características Estructurales
El sistema se ha diseñado en conformidad con las normas C.E, ha pasado las estrictas pruebas por computador industrias para garantizar su alta calidad, buena estabilidad y larga vida útil.
El freno está diseñado con un almacenamiento de energía para la regeneración de la misma; ahorrando más del 30% de electricidad y superando el problema del consumo inestable de electricidad en las fábricas.
El sistema tiene una función de detección automática para evitar un uso anormal y daños causados por mal uso.
El ordenador ajusta automáticamente la aceleración del corte en función del tamaño y la velocidad, y realiza un seguimiento automático de la velocidad de alimentación en línea.
El sistema funciona con detección automática para evitar el uso anormal y los daños por funcionamiento defectuoso.
El ordenador puede almacenar hasta 999 órdenes y completarlas automáticamente en secuencia o según requisitos previos. En la pantalla se pueden observar diferentes informaciones de producción.
El eje de la cuchilla ha sido fabricado por un centro de mecanizado totalmente automático para lograr una gran precisión y un funcionamiento uniforme a alta velocidad.
Los engranajes están fabricados con acero de aleación de alta calidad, templado, carburado y rectificado con una dureza de 58-60° HRC.
Sistema de lubricación de circulación automática con bomba de aceite para una alta precisión de la transmisión. Una bomba de aceite y un filtro independientes se acoplan a dos juegos de tubos de cobre situados junto a cada engranaje para el suministro de aceite, la lubricación y la refrigeración. Además, con un sistema de protección contra bajo voltaje, la cuchilla dejará de funcionar cuando el relé esté en funcionamiento para evitar daños en los engranajes y una presión de aceite insuficiente.
